12-1000 V AC CAT IV EMOBILITY WIHA 44319

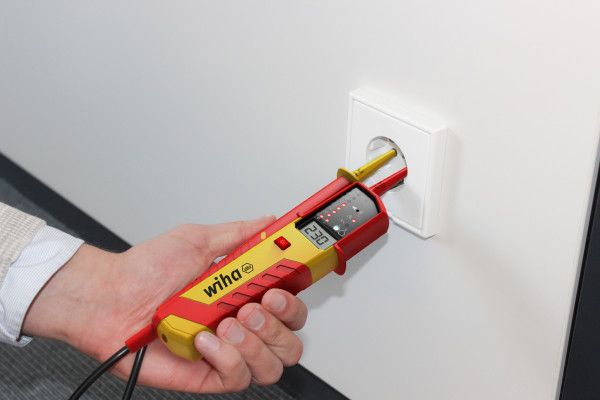

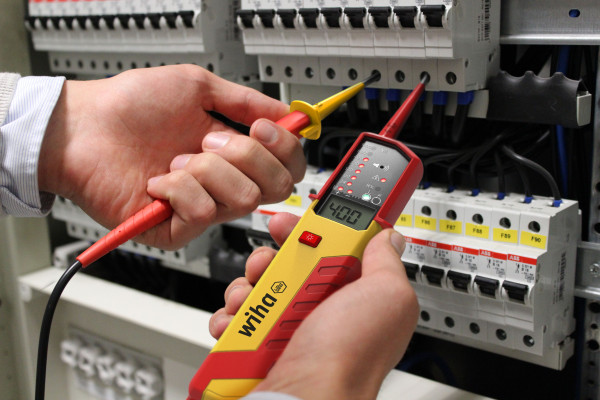

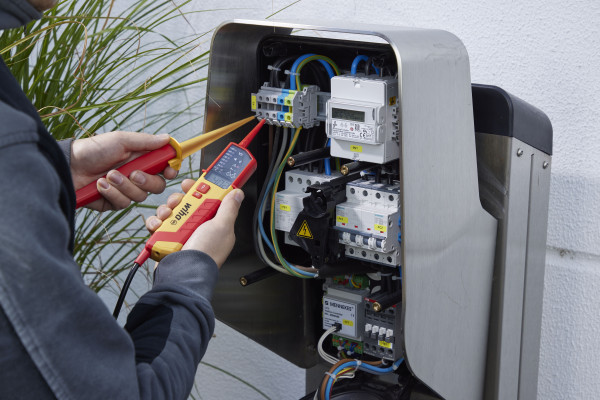

Prije početka rada na dijelovima pod naponom, potrebno je osigurati da je sustav električno izoliran. Uz standardne poslove električara ili elektrotehničara, to se sada odnosi i na radove na električnim automobilima i e-skuterima, zbog čega je dvopolni mjerač napona dio osnovne opreme ‘svake automehaničke radionice’. Zahvaljujući velikom rasponu mjerenja od 12 do 1000 V AC ili 1500 V DC i usklađenosti s najvišom sigurnosnom razinom CAT IV, ispitivač napona također je prikladan za testiranje hibridnih i električnih vozila, kao i fotonaponskih sustava. Zahvaljujući osvijetljenom LED displeju, tijekom mjerenja se trenutni napon ‘prikazuje’ na skali od 8 stupnjeva, kao i ‘stvarna’ vrijednost na osvijetljenom LC displeju. Ispitivač napona i kontinuiteta dodatno nudi opciju jednopolnog ispitivanja faze, optički prikaz rotacijskog polja, kao i automatsko prepoznavanje polariteta. Osim toga, može se koristiti za brzo testiranje jednom rukom zahvaljujući integriranom odstojniku. Zbog integriranog osvjetljenja ‘mjerne’ točke, dvopolni ispitivač napona također je prikladan za rad u slabo ‘osvijetljenim radnim’ okruženjima. Za dodatnu sigurnost, niska napunjenost baterije prikazana je izravno na LC zaslonu
Vrsta baterije (IEC oznaka) | 2x AAA baterije |
Napon V AC min – max | 12 – 1000 (prikaz, stručni). |
Napon V DC min – max | 12 – 1500 (prikaz, stručni). |
Razina kontaminacije | 2 |
Daljinsko ispitivanje napona | Ne |
ATEX odobrenje | Ne |
Fotonaponski kompatibilan | Ne |
Kompatibilan s eMobility | Da |
Integrirana svjetiljka | Ne |
FI provjera | Ne |
Prikaz | LCD LED |
Klasa zaštite IP | IP64 |
Indikacija polja rotacije | LED L, R |
Provjera kontinuiteta | LED i zvučni ton |
Radna temperatura min – max (°C) | -15 – 40 (prikaz, stručni). |
Min. temperatura skladištenja (°C) | -20 °C |
Visina iznad razine mora | 2000 m |
Einpolige Phasenpruefung min – max (V AC) | 100 – 700 (prikaz, stručni). |
Ispitivanje rotacijskog polja | 170 – 1000 V faza do faze |
Ispitivanje propusnosti | Mjerni raspon 0 – 500 kΩ + 50% |
LED ELV zaslon | > 50 VAC, > 120 V DC |
LCD raspon | 4-znamenkasti LC zaslon |
LCD rezolucija | 1 V |
LCD preciznost | +/- 3 %, +/- 3 znamenke |
LCD preljevni zaslon | OL |
Inherentno vrijeme (s) | 1 s |
Sigurnosni krug (mA) | Je < 3,5 mA (pri 1000 V) |
Način mjerenja | 30 s ON (vrijeme rada), 240 s OFF (vrijeme oporavka) |
Potrošnja baterije (mA) | 80 mA |
Vlažnost RH max (%) | 85 % |
Zvučni signal | Da |
Ukupna duljina (mm) | 282 |
